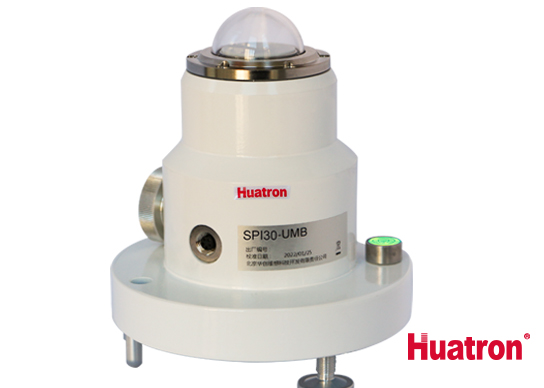

SPI30-UMB分光譜輻射計 (
測量產品 →
傳感器與檢測儀 → 智能數字傳感器 ) |
 |
|
|
 |
|
產品名稱 |
分光譜輻射計 |
|
別 名 |
分光譜輻射表 |
|
產品型號 |
SPI30/31/32/33-UMB |
|
產品品牌 |
Huatron |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
傳統分光輻射測量的換代產品 | |
|
|
|
基本描述 |
|
|
|
|
|
SPI30-UMB分光譜輻射計使用濾波光電管對幾個分波段的太陽光譜進行精確的分光譜測量。這些測量結果通過華創的自主算法，準確解析出總輻射范圍內的紫外、可見光、紅外各波段太陽分光譜輻射。
SPI30-UMB分光譜輻射計具備數據采集、數據處理、數據傳輸、質量控制、數據存儲等功能；同時在數據協議上兼?zhèn)銫MA數據字典標準協議和華創UMB專屬協議。還可選用加裝SRC228通風裝置，可延長圓罩清潔的時間間隔，并使測量質量達到更優。如配齊伺服系統則可以作為全光譜輻射儀使用。
SPI30-UMB分光譜輻射計可以根據業務需求的不同實現不同的觀測內容，通常包括：紫外輻射、可見光輻射、紅外輻射和總輻射、UVI紫外線指數等。
選用CMA數據字典標準協議可以集成到氣象局業務觀測站上，即插即用。
選用華創UMB專屬協議可以直接集成到華創的集成觀測站上，即插即用。 |
|
|
|
|
|
特點 |
|
|
|
|
|
UVAB、VIS、NIR、GHI、UVI數據
精準，各波段輻射系統一致性高
高可靠、高穩定、無漂移
配備智能通風加熱防護罩
國產自主知識產權研發產品
CMA標準協議和華創UMB專屬協議 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
太陽能資源利用和發電
海洋大氣環境考察
農林氣象和植物生理研究
公共健康、建筑、材料老化
集成到其他系統/解決方案 |
|
|
|
|
|
技術指標 |
|
| 測量與精度指標 |
| 光譜范圍 |
280～400nm(UVAB)；400～780nm(VIS)；780nm～3000nm(NIR)；
300nm、368nm、440nm、500nm、670nm、870nm、940nm、1020nm，半波寬度10nm |
| 響應時間 |
＜0.5s（輸出95%）；＜1s（輸出99%） |
| 穩定性（變化/年) |
≤1% |
| 余弦響應 |
＜±3%，在80º天頂角 |
| 溫度響應 |
≤0.1% |
| 非線性 |
±0.5% |
| 采樣間隔 |
2秒 |
| 性能與原件指標 |
| 感應原件 |
光電管 |
| 玻璃罩 |
外徑：Φ37mm 厚度：1.5mm |
| 材質：石英玻璃 |
| 電路與常規指標 |
| 規格尺寸 |
122mm*122mm*130mm |
| 供電 |
9V～30V； ＜0.5W |
| 通訊接口 |
RS232接口1個 |
| 存儲卡 |
1GB SD卡1個 |
| 重量 |
1.2kg |
| 配套線纜 |
RVVP5*0.3 長度5m |
| 工作溫度范圍 |
-50 至 65°C |
| 工作濕度范圍 |
0 至 100% 相對濕度 |
| 防護等級 |
IP66 |
| 功能與數據指標 |
| UVAB紫外輻射 |
輻照度、極值、標準差 |
| VIS可見光輻射 |
輻照度、極值、標準差 |
| NIR紅外輻射 |
輻照度、極值、標準差 |
| GHI總輻射 |
輻照度、極值、標準差 |
| UVI紫外線指數 |
國標紫外線指數值0～15 |
| 分光波長輻射 |
300nm、368nm、440nm、500nm、670nm、870nm、940nm、1020nm輻射強度 |
| 型號選擇 |
| SPI30-UMB |
UVAB紫外輻射、VIS可見光輻射、NIR紅外輻射、GHI總輻射、UVI紫外線指數 |
| SPI31-UMB |
UVA紫外輻射、UVB紫外輻射、300nm輻射、368nm輻射 |
| SPI32-UMB |
VIS可見光輻射、440nm輻射、500nm輻射、670nm輻射 |
| SPI33-UMB |
NIR紅外輻射、870nm輻射、940nm輻射、1020nm輻射 |
|
| | | |
|
|
|
