ASR40-UMB四分量輻射計 (
測量產品 →
傳感器與檢測儀 → 智能數字傳感器 ) |
 |
ASR40-UMB四分量輻射計 |
 |
|
產品名稱 |
四分量輻射計 |
|
別 名 |
四分量輻射儀/反照率儀 |
|
產品型號 |
ASR40/20-UMB |
|
產品品牌 |
Huatron |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
ASR40-UMB四分量輻射計通過對地面太陽輻射收支長短波四分量通量精準測量,從而給出凈短波輻射(Eg*=Eg↓-Er↑)、凈長波輻射(EL*=EL↓-EL↑)、凈全波輻射(E*=Eg↓+EL↓-Er↑-EL↑),主要應用于太陽輻射收支指標的基準觀測。 ASR40-UMB四分量輻射計具備數據采集、數據處理、數據傳輸、質量控制、數據存儲等功能;同時在數據協議上兼備CMA數據字典標準協議和華創UMB專屬協議。如配齊伺服系統則可以作為輻射平衡站(二級輻射站)直接使用。 ASR40-UMB四分量輻射計可以根據業務需求的不同實現不同的觀測內容,通常包括:總輻射、反射輻射、反照率、大氣長波輻射、地球長波輻射、凈全輻射等。 選用CMA數據字典標準協議可以集成到氣象局業務觀測站上,即插即用。 選用華創UMB專屬協議可以直接集成到華創的集成觀測站上,即插即用。 |
|
|
|
|
|
特點 |
|
|
|
|
|
短波、長波輻射測量的一級輻射表組合
短波、長波表均具有CMA專用技術裝備許可證
科研級輻射能量平衡研究儀器
國產自主知識產權研發產品
CMA標準協議和華創UMB專屬協議 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
氣象探測、大氣環境監測
天氣和氣象學的研究
熱應力和熱平衡的研究
極地、海洋、冰川氣候研究
集成到其他系統/解決方案 |
|
|
|
|
|
技術指標 |
|
| 測量與精度指標 |
| 光譜范圍 |
300~3000nm(短波);4~50μm(長波) |
| 響應時間 |
<20s(輸出95%) |
| 穩定性(變化/年) |
≤±1.5%(短波);≤±3%(長波) |
| 溫度響應 |
≤±2%(短波);≤±1%(長波) |
| 非線性 |
≤±1% |
| 采樣間隔 |
2秒 |
| 性能與原件指標 |
| 防護罩 |
雙層石英玻璃罩(短波);硅制弧形濾光罩(長波) |
| 感應原件 |
熱電堆,消光黑漆涂層(短波) |
| 熱電堆,熱敏電阻(長波) |
| 電路與常規指標 |
| 規格尺寸 |
135mm*135mm*164mm + 135mm*135mm*226mm |
| 供電 |
9V~30V; <1.2W |
| 通訊接口 |
RS232接口1個 |
| 存儲卡 |
16GB SD卡1個 |
| 重量 |
4kg |
| 配套線纜 |
RVVP5*0.3 長度5m |
| 工作溫度范圍 |
-50 至 65°C |
| 工作濕度范圍 |
0 至 100% 相對濕度 |
| 防護等級 |
IP66 |
| 功能與數據指標 |
| Eg↓總輻射 |
輻照度、曝輻量、極值、標準差 |
| Er↑反射輻射 |
輻照度、曝輻量、極值、標準差 |
| EL↓大氣長波輻射 |
輻照度、曝輻量、極值、標準差 |
| EL↑地球長波輻射 |
輻照度、曝輻量、極值、標準差 |
| 輻射平衡 |
凈短波輻射、凈長波輻射、凈全波輻射、反照率 |
| 型號選擇 |
| ASR40-UMB(四分量) |
Eg↓總輻射、Er↑反射輻射、EL↓大氣長波輻射、EL↑地球長波輻射、凈全波輻射 |
| ASR20-UMB(反照率) |
Eg↓總輻射、Er↑反射輻射、反照率 | |
|
| | |
|
|
|
產品與應用圖片 |
|
|
|

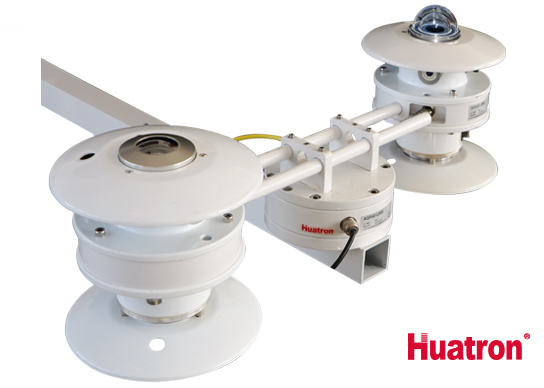

| ASR40-UMB四分量輻射計 |
|
|
|

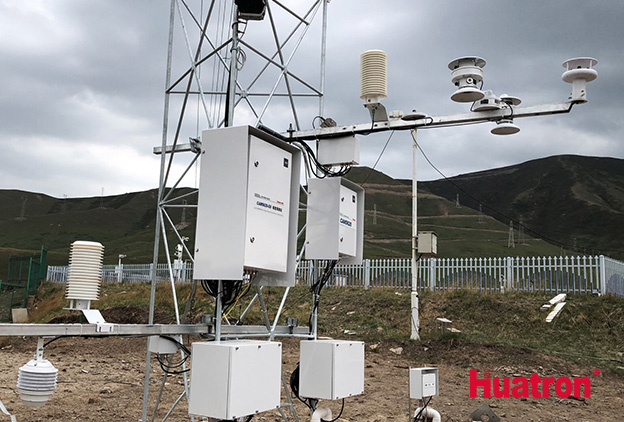

| CAMS620-GS梯度通量站 |
|
|
|

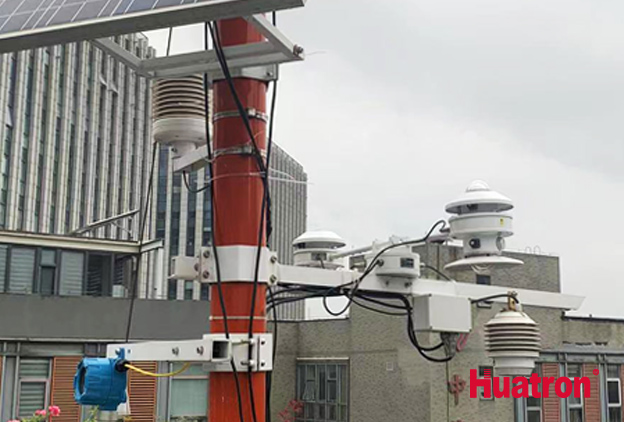

| CAMS620-EM生態氣象站 |
|
|
|
