ASP31太陽跟蹤輻射儀 |
 |
|
產品名稱 |
太陽跟蹤輻射儀 |
|
別 名 |
雙軸跟蹤輻射儀 |
|
產品型號 |
ASP31-UV/SP |
|
產品品牌 |
Huatron |
|
生產廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
ASP31太陽跟蹤輻射儀是一款全自動、高精度、高精準的雙軸主被動跟蹤的小型太陽輻射監測儀器。ASP31太陽跟蹤輻射儀通過對直接輻射及相關數據的長期連續定位監測記錄與分析，實現了光伏發電和霧霾臭氧輻射觀測產品的國產化創新填補，從而為光伏發電輻射監測和大氣環境輻射觀測以及大氣科學研究領域等起到經濟價值貢獻。 ASP31太陽跟蹤輻射儀共有兩款型號分別為： ASP31-UV霧霾臭氧型、 ASP31-SP光伏發電型。
|
ASP31-UV霧霾臭氧型主要對地球收入的太陽直接輻射進行精準的跟蹤測量和可調太陽傾角總輻射測量以及UV紫外輻射在微氣象環境變化條件下的變化量精準測量，從而給出太陽直接輻射和緯度角短波輻射和紫外線強度、大氣渾濁度系數和微氣象參數，主要應用于大氣環境霧霾和臭氧變化研究與觀測。 |
|
ASP31-SP光伏發電型主要對地球收入的太陽直接輻射進行精準的跟蹤測量和可調太陽傾角總輻射測量以及空氣溫濕度變化量精準測量，從而給出太陽直接輻射和緯度角短波輻射和空氣溫濕度參數，主要應用于太陽能發電研究與觀測。 |
|
|
|
|
特點 |
|
|
|
|
|
全國產自主研發產品
全自動、高精度、高精準
太陽能跟蹤感應器主動跟蹤
GPS衛星定位輔助跟蹤
4G內置存儲卡、USB接口
配套數據算法分析軟件 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
|
|
|
ASP31-SP：光伏發電輻射監測
ASP31-UV：大氣環境輻射觀測、大氣科學研究 |
|
|
|
|
|
技術指標 |
|
| 測量指標(測量參數) |
| ★直接輻射 |
光譜范圍：300～3000nm；精度：≤±2%； |
| 總輻射（可調傾角） |
光譜范圍：300～3000nm；非 線 性：≤2%；年穩定度：≤±2% 傾角：水平角、45度角、緯度角 |
| ★UV紫外輻射（UV型） |
光譜范圍：280～400nm(uv AB)；精度：≤±2% |
| ★微氣象環境（UV型） |
超聲風：風向 0～360°；±3° 風速0～60m/s；3%
空氣溫度：測量范圍－50℃～+50℃；準確性±2%
相對濕度：0～100%RH； 精度：≤±2%RH
雷達降水：粒徑范圍：0.3～5mm；分辨率：0.01mm
降水強度：0～200mm/h；精度5%；
降水類型：雨、雪； |
| 空氣溫濕度（SP型） |
空氣溫度：－50℃～+50℃； 精度：≤±0.2℃；
空氣濕度：0～100%RH； 精度：≤±3～5% |
| 功能指標(數據輸出) |
| ASP31-UV霧霾臭氧型 |
| ★直接輻射 |
輻照度、曝輻量、極值、日照時數 |
| 傾角短波輻射 |
輻照度、曝輻量、極值 |
| ★紫外輻射 |
輻照度、曝輻量、極值 |
| ★大氣渾濁度 |
大氣渾濁度系數 |
| 微氣象參數 |
降水量相態、風向風速、空氣溫濕度 |
| ASP31-SP光伏發電型 |
| ★直接輻射 |
輻照度、曝輻量、極值、日照時數 |
| 傾角短波輻射 |
輻照度、曝輻量、極值 |
|
溫濕度參數 |
空氣溫濕度 |
| 接口、數據輸出軟件和設備配置 |
| ★主動跟蹤精度 |
<0.15°（太陽能傳感器微調跟蹤） |
| ★被動跟蹤精度 |
<0.5°（GPS衛星定位全程跟蹤） |
| ★最大跟蹤負載 |
5kg（平衡狀態） |
| 標準接口 |
RS232 |
| 可選接口 |
RS485或GPRS |
| 通訊與數據 |
LAN端口：Web界面 |
| 數據存儲：4G板載存儲卡 |
| 串口：標準的終端程序 |
| 可選軟件 |
VisualASP輻射儀可視化軟件（軟件可以更便利的觀看測量結果） |
| 電力指標 |
| 交流供電方式 |
220Ｖ/50Ｈｚ |
| 可選太陽能供電 |
連陰天5天（蓄電池24V 64 AH 太陽能電池板 24V 50 W ） |
| 功 耗 |
≤13W |
| 運行環境 |
| ★工作環境溫度范圍 |
-40～+50℃ |
| 工作相對濕度 |
0～100%RH |
| 可靠性與維護周期 |
| 防護等級 |
IP65 |
| 可 靠 性 |
免維護,防鹽霧，防塵 |
| 機械指標 |
| 跟蹤器規格 |
8Kg（標準跟蹤器） ；38 x 26 x 28 cm |
| 材質 |
硬鋁合金、304不銹鋼 |
| 安裝基準 |
圓盤底座（有安裝調整槽，調平螺釘） |
| 操作安裝 |
插頭即插即用，不需要PC機，GPS自動獲取時間、位置信息 |
| 表面處理 |
熱鍍鋅、電泳漆工藝，黑、白作為主色調 | |
|
|
|
|
|
| |
|
| |
|
|
|
產品與應用圖片 |
|
|
|

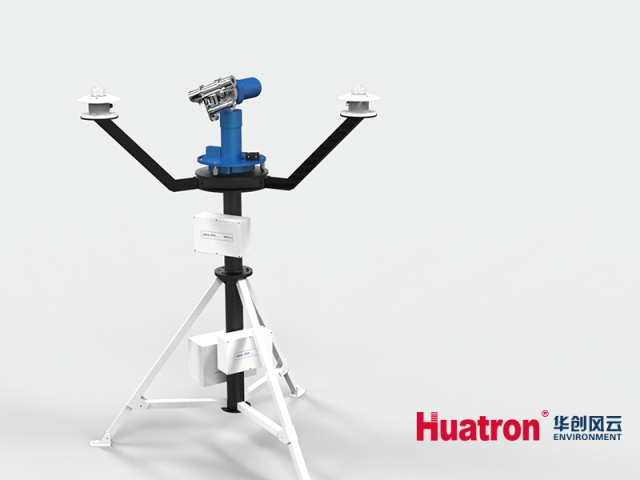

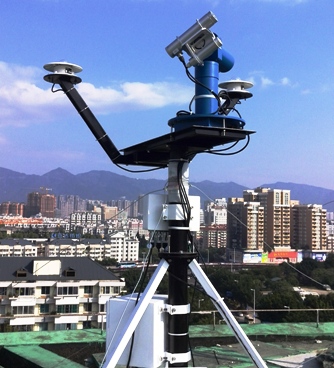

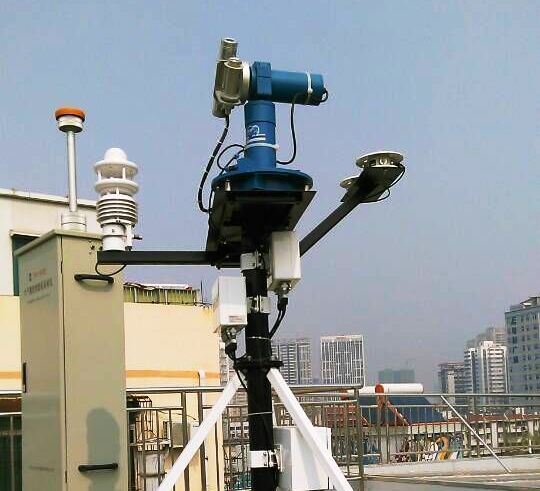

| ASP31-UV（大氣環境輻射監測） |
|
|
|

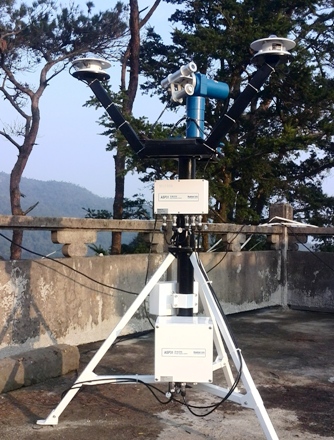

| ASP31-UV（大氣環境輻射監測） |
|
|
|

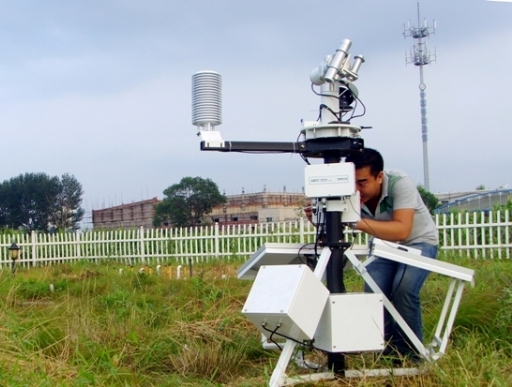

| ASP31-UV（大氣環境輻射監測） |
|
|
|

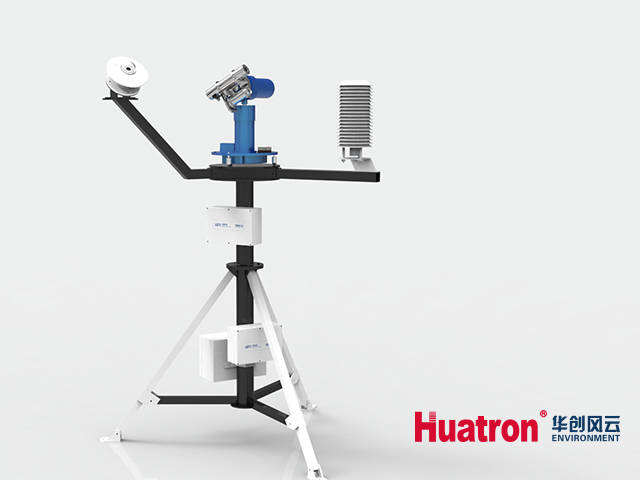

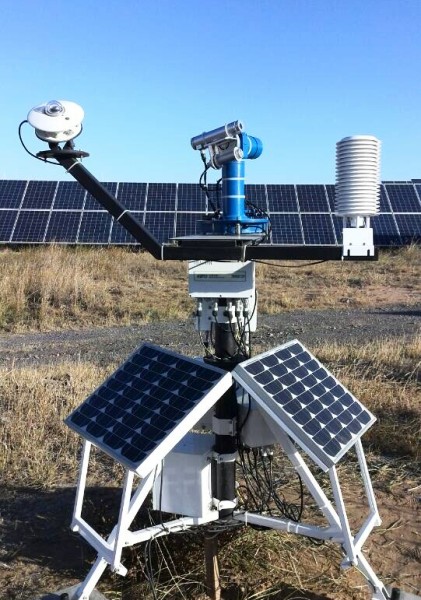

| ASP31-SP（光伏發電輻射監測） |
|
|
|

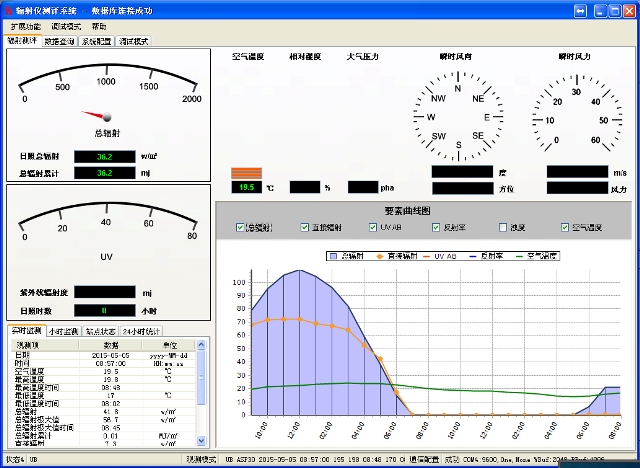

| VisualASP輻射儀可視化軟件 |
|
|
|

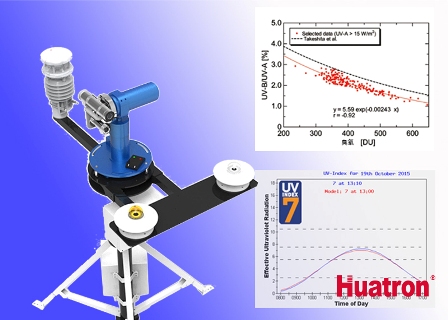

| ASP31-UV霧霾臭氧型 |
|
|
|
| ASP31-SP光伏發電型 |
|
|
|
| ASP31-SP光伏發電型 |
|
|
|
