PS32降水滴譜監測儀 (
測量產品 →
測量儀器與設備 → Huatron大氣降水測量儀 ) |
 |
|
|
 |
|
產品名稱 |
降水滴譜監測儀/降水現象儀 |
|
別 名 |
全相態降水監測儀 |
|
產品型號 |
PS32/DSG4 |
|
產品品牌 |
Huatron |
|
制造廠商 |
北京華創維想科技開發有限責任公司 | | |
|
|
|
|
|
基本描述 |
|
|
|
|
|
PS32降水滴譜監測儀/DSG4降水現象儀是一款采用激光遙測技術對全相態降水過程進行記錄、分析的全相態降水監測儀，可對各種降水過程(毛毛雨、小雨、大雨、冰雹、雪花、雪粒、雨夾雪等)進行精確測量。經過統計降水粒子在速度和粒徑上的分布(雨滴譜)，計算各種降雨類型的強度、總量，還可給出降水過程中雷達反射率等。PS32雨滴譜監測儀/DSG4降水現象儀通過一個快速的數字化信號處理器完成數據獲取和存儲，測量的基本參數為降水的粒徑和速度，由此推導出粒徑分布、降水量、消光系數、降水動能和降水類型等數據。支持GPRS及短信通訊方式，可擴展4G存儲卡。 |
|
|
|
|
|
特點 |
|
|
|
|
|
32*32級雨滴譜粒徑與速度激光測量
降水過程、天氣現象、降水動能、交通預警、雷達校準
19種降水天氣現象碼分鐘記錄數據
固態、液態、混合態降水量測量
集采集處理、存儲、通訊一體化測量儀器
數據卡海量分鐘數據存儲
配套數據記錄分析軟件
可太陽能供電與加熱控制
容易安裝，固定與便攜兩種組配方式可選 |
|
|
|
|
|
典型應用 |
|
|
|
|
|
|
|
|
氣象臺站降水現象業務觀測
人工影響天氣雨滴譜監測分析
天氣雷達Z-R關系訂正標校
激光雨雪量計降水量相態監測應用 |
|
|
|
|
|
技術指標 |
|
| 測量指標(測量參數) |
| 激光測量單位 |
工作原理：激光二極管，波長780nm，0.2mW |
| 測定區域：54cm2 |
| 降水 |
粒徑范圍：0.062～24.500mm；分辨率：32等級；測量精度：±1級 |
| 速度范圍：0.050～20.800m/s；分辨率：32等級；測量精度：±1級 |
| 降水類型：8種降水類型（雨,陣雨,毛毛雨,雪,陣雪,雨夾雪,陣性雨夾雪,冰雹）；19種天氣現象碼（滿足SYNOP WaWa 4680和SYNOP WW 4677） |
| 測量精度：人工觀測相符率>97% |
| 強度范圍：0.001mm/h-1200mm/h |
| 降水量精度：±5%（液態降水）/ ±20%（固態降水） |
| 雨中能見度：測量范圍（MOR）：0～20000m；精度：±10% |
| 粒子數：測量范圍 0～99999 |
| 降水動能：測量范圍 0～999.999 J/(m2h) |
| 降水強度：測量范圍 0～9999.99 mm/h |
| 雷達反射率：-9.999～99.999 dBz ； |
| 功能指標(數據輸出) |
| ★雨滴譜圖 |
原始譜圖；ANU雨滴譜圖（依據中國氣象局《地面觀測氣象數據字典》） |
| ★降水現象碼 |
WMO 4688/4677( SYNOP) 4678 (METAR) 和NWS；ANA降水天氣現象代碼（依據中國氣象局《地面觀測氣象數據字典》） 精度：完全符合（有算法質量控制） |
| ★雨水含量qw |
分鐘、小時雨水含量數據 |
| ★降 水 量RT |
小時降水量、日降水量、過程降水量 |
| ★降水強度R |
分鐘、小時降水強度 |
| ★降雪厚度S |
分鐘、小時降雪厚度 |
| ★消光系數V |
降水消光系數 |
| ★雷達反射率因子Z |
分鐘雷達反射率因子 |
| ★降水動能通量E |
分鐘降水動能計算數據 |
| ★（粒子）總數濃度NT |
毫米級別粒子分布數 |
| 數據接口、存儲 |
| 采集器 |
嵌入式32位自主研發數據采集器數據存儲 ；16G板載存儲卡 |
| 數據輸出頻次 |
1次/min |
| 通訊接口 |
4個RS232 、RS485接口（GPRS可選） |
| 通訊方式 |
GPRS、有線直連/RJ45以太網接口 |
| 可選軟件 |
CASDO雨滴譜儀時時顯示軟件 |
| 電力指標 |
| 交流單相電源 |
220V±15%；頻率：50±2.5 Hz |
| 可選太陽能供電 |
連陰天5天（蓄電池24V 64 AH 太陽能電池板 24V 50 W ） |
| 功耗 |
3.6W～50W(加熱功耗) |
| 運行環境 |
| 工作環境溫度 |
-40～+50℃ |
| 工作相對濕度 |
10%～100%RH |
| 大氣壓力 |
450～1060hpa |
| 太陽輻射 |
1120W/m2 |
| 降水強度 |
0～6mm/min |
| 可靠性與維護 |
| 防護等級 |
IP65 |
| 防凍保護 |
自檢環境溫度，微處理器控制自動加熱 |
| 防護措施 |
免維護，防鹽霧，防塵 |
| 遠程維護 |
遠程狀態監控與參數設置 |
| 機械指標 |
| 材質 |
鋁鈦合金噴灰 |
| 表面處理 |
熱鍍鋅、電泳漆工藝，灰色作為主色調 |
| 安裝高度 |
標準安裝高度2米 |
| 安裝方式 |
固定式、機動式 | | | |
|
|
|
產品與應用圖片 |
|
|
|

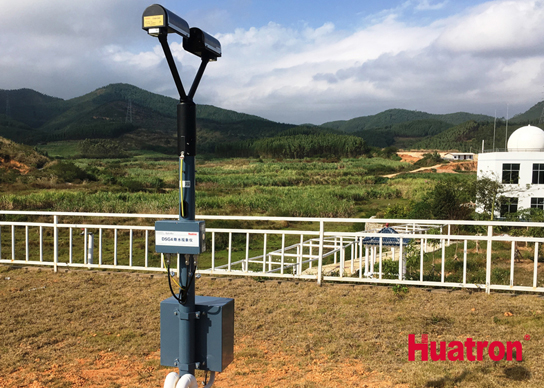

| 氣象臺站降水現象觀測(DSG4) |
|
|
|
| 氣象臺站降水量相態監測(DSG4) |
|
|
|
| 天氣雷達校準 |
|
|
|
| 人工影響天氣 |
|
|
|
| 城市降水網絡 |
|
|
|
| 降水監測網絡 |
|
|
|
| 氣候生態環境觀測研究 |
|
|
|
| 森林生態環境監測 |
|
|
|
| 山岳風景區洪水預警監測 |
|
|
|
| 強降水泥石流天氣預警 |
|
|
|
| 降水滴譜大氣科學研究 |
|
|
|
